IC采購在面對成百上千的器件時，最頭疼的就是：到底是不是正品？是哪里生產的？而元器件命名規則就可以將這兩個問題解決。這種命名體系把半導體產品根據質量劃分為三六九等，以便廠家銷售，跟當年電器的一等二等是一個道理。這個方法看上去還不錯，但是聰明的國人還是找到了空子（采購員在造假的人面前真是too young too naive)。

既然把IC分得這么細，把質量差一些的IC找來以次充好貌似沒有多大問題。這就像歐典地板，說是德國貨，結果是北京和杭州出品的；達芬奇家居，看似意大利出產，結果是東莞造的；還有吃了這么多年的雙匯火腿腸竟然是美帝的......

實際上小易和那個年代搞電器設計或者維修的前輩聊天，總會聽到他們吐槽自己被坑的經歷，不僅會遇上以次充好，還有經常有標錯的，接上去直接就炸了，這假冒偽劣已經離譜到會出人命的地步了。所以，IC采購們?cè)谶x別器件的時候，掌握元器件的命名規則不僅能識別是否正品和廠家外，看來還能保命呢......

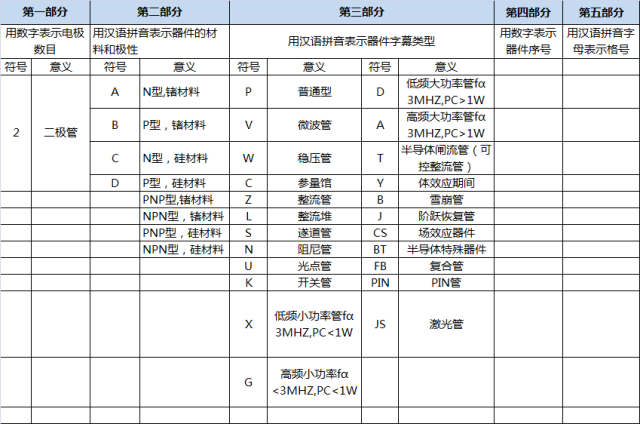

中國半導體器件型號命名方法：

半導體器件型號由五部分（場效應器件、半導體特殊器件、復合管、PIN型管、激光器件的型號命名只有第三、四、五部分）組成。五個部分意義如下：第一部分：用數字表示半導體器件有效電極數目。（2-二極管、3-三極管）第二部分：用漢語拼音字母表示半導體器件的材料和極性。第三部分：用漢語拼音字母表示半導體器件的內型。第四部分：用數字表示序號。第五部分：用漢語拼音字母表示規格號

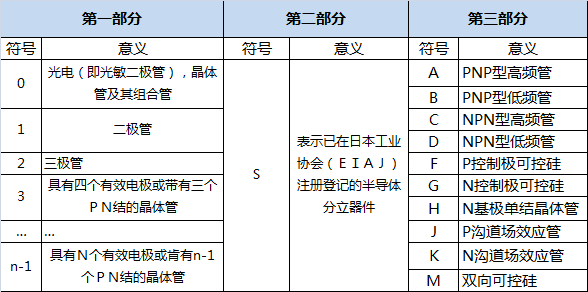

日本半導體器件型號命名方法：

日本生產的半導體分立器件，由五至七部分組成。通常只用到前五個部分，其各部分的符號意義如下：

第一部分：用數字表示器件有效電極數目或類型。第二部分：日本電子工業協會JEIA注冊標志。S-表示已在日本電子工業協會JEIA注冊登記的半導體分立器件。第三部分：用字母表示器件使用材料極性和類型。 第四部分：用數字表示在日本電子工業協會JEIA登記的順序號。兩位以上的整數-從“11”開始，表示在日本電子工業協會JEIA登記的順序號；不同公司的性能相同的器件可以使用同一順序號；數字越大，越是近期產品。第五部分：用字母表示同一型號的改進型產品標志。A、B、C、D、E、F表示，這一器件是原型號產品的改進產品。

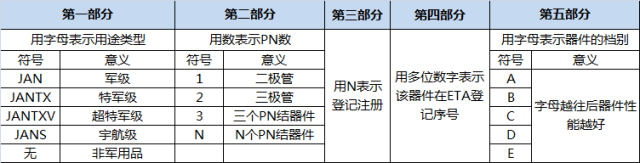

美國半導體器件型號命名方法：

美國晶體管或其他半導體器件的命名法較混亂。美國電子工業協會半導體分立器件命名方法如下：第一部分：用符號表示器件用途的類型。第二部分：用數字表示pn結數目。第三部分：美國電子工業協會（EIA）注冊標志。N-該器件已在美國電子工業協會（EIA）注冊登記。第四部分：美國電子工業協會登記順序號。多位數字-該器件在美國電子工業協會登記的順序號。第五部分：用字母表示器件分檔。


國際電子聯合會半導體器件命名方法：

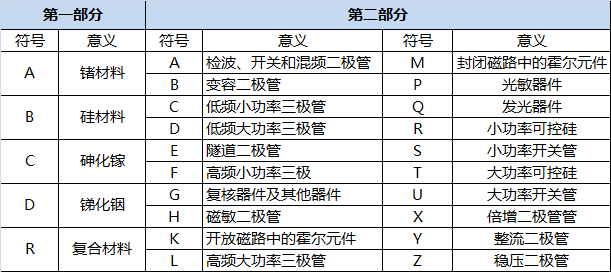

德國、法國、意大利、荷蘭、比利時等歐洲國家以及匈牙利、羅馬尼亞、南斯拉夫、波蘭等東歐國家，大都采用國際電子聯合會半導體分立器件型號命名方法。這種命名方法由四個基本部分組成，各部分的符號及意義如下：

第一部分：用字母表示器件使用的材料。

第二部分：用字母表示器件的類型及主要特征。

第三部分：用數字或字母加數字表示登記號。三位數字-代表通用半導體器件的登記序號、一個字母加二位數字-表示專用半導體器件的登記序號。

第四部分：用字母對同一類型號器件進行分檔。A、B、C、D、E——表示同一型號的器件按某一參數進行分檔的標志。除四個基本部分外，有時還加后綴，以區別特性或進一步分類。

常見后綴如下：

穩壓二極管型號的后綴。其后綴的第一部分是一個字母，表示穩定電壓值的容許誤差范圍，字母A、B、C、D、E分別表示容許誤差為±1%、±2%、±5%、±10%、±15%；其后綴第二部分是數字，表示標稱穩定電壓的整數數值；后綴的第三部分是字母V，代表小數點，字母V之后的數字為穩壓管標稱穩定電壓的小數值。

整流二極管后綴是數字，表示器件的最大反向峰值耐壓值，單位是伏特。

晶閘管型號的后綴也是數字，通常標出最大反向峰值耐壓值和最大反向關斷電壓中數值較小的那個電壓值。

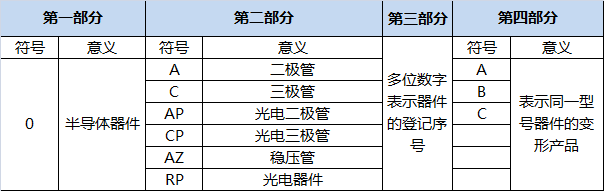

歐洲早期半導體器件型號命名方法：

歐洲有些國家，如德國、荷蘭采用如下命名方法。

第一部分：O-表示半導體器件。

第二部分：A-二極管、C-三極管、AP-光電二極管、CP-光電三極管、AZ-穩壓管、RP-光電器件。

第三部分：多位數字-表示器件的登記序號。

第四部分：A、B、C┄┄-表示同一型號器件的變型產品。


全球著名半導體公司器件命名規則

微芯公司MICROCHIP


1.前綴：PIC MICROCHIP 2.電路類型： C CMOS電路 CR CMOS ROM LC 小功率CMOS 電路 LCS 小功率保護 LCR 小功率CMOS ROM LV 低電壓 F 快閃可編程存儲器 HC 高速CMOS FR FLEX ROM 3.改進類型或選擇：4.速度標示： -55 55ns -70 70ns -90 90ns -10 100ns -12 120ns -15 150ns -17 170ns -20 200ns -25 250ns -30 300ns·晶體表示： LP 小功率晶體 RC 電阻電容 XT 標準晶體/振蕩器 HS 高速晶體 ·頻率標示： -20 2MHZ -04 4MHZ -10 10MHZ -16 16MHZ -20 20MHZ -25 25MHZ -33 33MHZ5.溫度范圍： 空白0℃至70℃， I -45℃至85℃， E -40℃至125℃ 6.封裝形式： L PLCC封裝 JW 陶瓷熔封雙列直插 有窗口 P塑料雙列直插 PQ塑料四面引線扁平封裝 W大圓片 SL14腿微型封裝-150mil JN陶瓷熔封雙列直插 無窗口 SM8腿微型封裝-207mil SN8腿微型封裝-150mil VS超微型封裝8mm*13.4mm SO微型封裝-300mil ST薄型縮小微型封裝-4.4mm SP 橫向縮小型塑料雙列直插 CL 68 腿陶瓷四面引線，帶窗口 SS 縮小型微型封裝 PT 薄型四面引線扁平封裝 TS 薄型微型封裝8mm×20mm TQ 薄型四面引線扁平封裝

美信公司MAXIM


1.前綴：MAXIM 公司產品代號

2.產品系列編號： 100-199 模數轉換器 600-699 電源產品 200-299 接口驅動器／接受器 700-799 微處理器外圍顯示驅動器 300-399 模擬開關模擬多路調制器 800-899 微處理器監視器 400-499 運放 900-999 比較器 500-599數模轉換器3.產品等級： 由A、B、C、D 四類組成； A檔最高，依此B、C、D檔4.溫度范圍： C= 0℃至70℃（商業級） I =-20℃至+85℃（工業級） E =-40℃至+85℃（擴展工業級） A = -40℃至+85℃（航空級） M =-55℃至+125℃（軍品級）5.封裝形式： A SSOP(縮小外型封裝) B CERQUAD C TO-220,TQFP(薄型四方扁平封裝) D 陶瓷銅頂封裝 E 四分之一大的小外型封裝 F 陶瓷扁平封裝 H 模塊封裝, SBGA J CERDIP (陶瓷雙列直插) K TO-3 塑料接腳柵格陣列 LLCC (無引線芯片承載封裝) M MQFP (公制四方扁平封裝) N 窄體塑封雙列直插 P 塑封雙列直插 Q PLCC (塑料式引線芯片承載封裝) R窄體陶瓷雙列直插封裝(300mil) S 小外型封裝 T TO5,TO-99,TO-100 U TSSOP,μMAX,SOT W 寬體小外型封裝（300mil） X SC-70（3 腳，5 腳，6 腳） Y 窄體銅頂封裝 Z TO-92MQUAD /D 裸片 /PR 增強型塑封 /W 晶圓6.管腳數量： A:8 B:10，64 C:12，192 D:14 J:32 K:5，68 L:40 M:7，48 N:18 S:4，80 T:6，160 U:60 V:8（圓形） E:16 F:22，256 G:24 H:44 I:28 O:42 P:20 Q:2，100 R:3，84 W:10（圓形） X:36 Y:8（圓形） Z:10（圓形）說明：1.后綴CSA、CWA其中C表示普通級，S表示表貼，W表示寬體表貼。2.后綴CWI示寬體表貼，EEWI寬體工業級表貼，后綴MJA或883 為軍級。3.CPA、BCPI、BCPP、CPP、CCPP、CPE、CPD、ACPA后綴均為普通雙列直插。

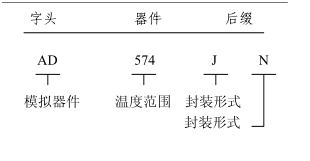

美國模擬器件公司ADI


1.封裝類型： D 陶瓷雙列直插 F 陶瓷扁平 H TO-5金屬封裝 N 塑料雙列直插2.溫度范圍： A.B.C 工業級 J.K.L 商用級 STU 軍用級

日本日立公司Hitachi


1.電路類型： HA 模擬電路 HD 熟悉電路 HM 存儲器（RAM） HN 存儲器（ROM）2.封裝類型： P 塑料封裝

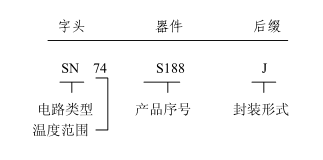

美國德州儀器公司TI



1.電路類型：
RSN輻射老化電路 SBP雙極處理器 SMC MOS高可靠 SN標準字頭 SNM高可靠一級 SNA高可靠二級 SNC高可靠三級 TL線性電路 TM MOS2.溫度范圍： 52系列 -25℃—+125℃ 54系列 -55℃—+125℃ 55系列 -55℃—+125℃ 62系列 -55℃—+85℃ 72系列 0℃—+70℃ 74系列 0℃—+70℃ 75系列 0℃—+70℃ TF系列 -40℃—+85℃ TP系列 -55℃—+125℃3.封裝形式： FA扁平 J陶瓷扁平 JA JB JP雙列直插 L LA金屬管腳 N塑料雙列直插 ND NE塑料雙列直插（帶散熱片）4.雙極回綴： C 0℃—+70℃ I -25℃—+85℃ E -40℃—+85℃ M -55℃—+125℃5.MOS回綴： L 0℃—+70℃ C -25℃—+85℃ R -55℃—+85℃ M -55℃—+125℃6.速度（僅指MOS）： -15 150ns 最大存取時間

-20 200ns 最大存取時間 -25 250ns 最大存取時間

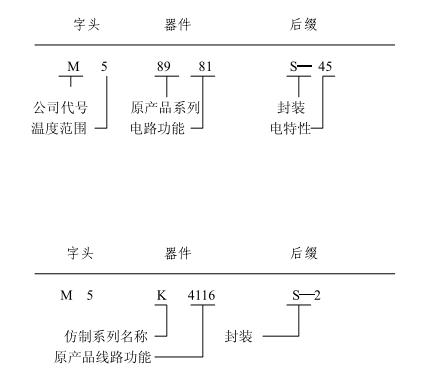

三菱電機公司mitsubishi


1.溫度范圍： 5 工業/商業級 9 軍用級2.原產品系列： 0 CMOS 1 線性電路 2 TTL 10-19 線性電路3.仿制系列名稱（廠商）： K MOSTEEK公司MK系列 L INTEL公司系列 T 德克薩斯公司系列 G 通用儀器公司系列4.封裝形式： K 玻璃—陶瓷封裝 P 塑料封裝 S 金屬—陶瓷封裝

NEC：美國NECE、日本NECJ


1.電路類型： A 分立元件 B 數字雙極器件 C 線性電路 D 數字CMOS2.封裝形式： C 塑料封裝 D 陶瓷或陶瓷雙極直插

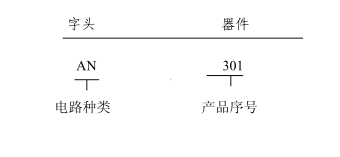

日本松下公司Panasonic


1.電路類型： AN 模擬器件 DN 數字雙極 M、J 開發型號 MN MOS電路

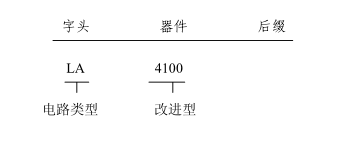

日本三洋公司Sanyo


1.電路類型： LA雙極線性 LB雙極數字 LC CMOS LE MNMOS LM PMOS NMOS STK厚膜電路

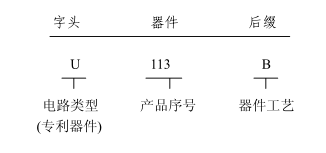

德國德律風根公司TELEFUKEN


1.電路類型： U集成電路2.器件工藝： B雙極 M MOS 其它字頭由歐洲電子聯盟指定

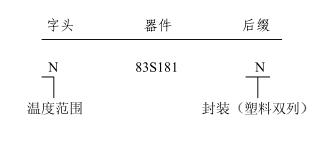

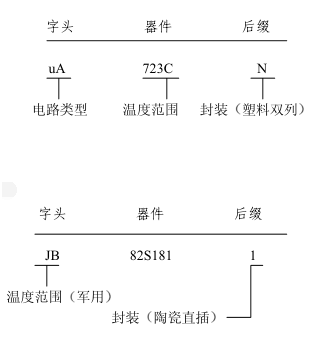

美國西格尼蒂克公司SIGNETICS



1.電路類型（A系列）： CA仿RCA公司電路 DS仿國家半導體公司電路 LS仿國家半導體公司電路 LM仿國家半導體公司電路 MC仿國家半導體公司電路 SC MOS微處理機 SD DMOS產品 SG仿通用硅器件公司電路 UA仿仙童公司電路 ULN仿史普拉格公司電路 UD顯示器件 UG霍爾效應器件2.溫度范圍： N NE 0℃—+70℃ JB JS S SE -55℃—+125℃ SA -40℃—+85℃ SU -25℃—+85℃3.封裝形式： N引腳塑料雙列直插 I陶瓷雙列直插

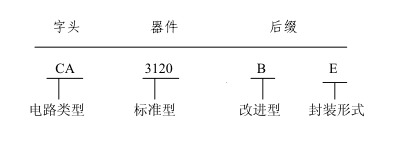

美國無線電公司RCA


1.電路類型： CA線性電路 CD數字電路 CDP微處理器 MWS MOS·改進型： A 改進型可與原型互換 B 改進型可與原形互換

C 改進型2.封裝形式： D陶瓷雙列直插 E塑料雙列直插 F陶瓷雙列直插 K陶瓷扁平封裝 Q四引線塑料封裝 T TO-5

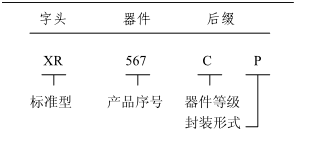

美國埃克亞集成系統公司EXAR INTEGRATED SYSTEMS


1.封裝類型： D 小方塊型封裝 P 塑料封裝 N 陶瓷封裝2.器件等級： C 商用 M 軍用（陶瓷封裝）-55℃—+125℃

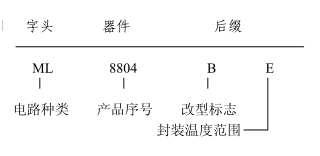

加拿大米特爾半導體公司MITEL SEMICONDUCTOR


1.電路類型： MH 混合電路 MT 通信 MD 數字2.改型標志： A 改進型 B 標準型（3-18V）3.溫度范圍： C 陶瓷雙列直插/-40℃—+85℃ E 塑料雙列直插/-40℃—+85℃ F 薄型四方扁平封裝/-55℃—+125℃ H 小方型/-40℃—+85℃

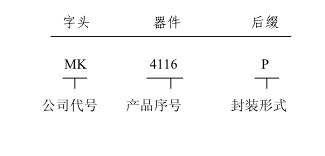

美國莫斯特卡公司MOSTEK

1.封裝形式： E 陶瓷無引線芯片 J 陶瓷雙列直插 K 錫—銅封裝（陶瓷雙列直插） N 塑料雙列直插 P 金—錫封裝（陶瓷雙列直插） T 透明蓋板（陶瓷雙列直插）

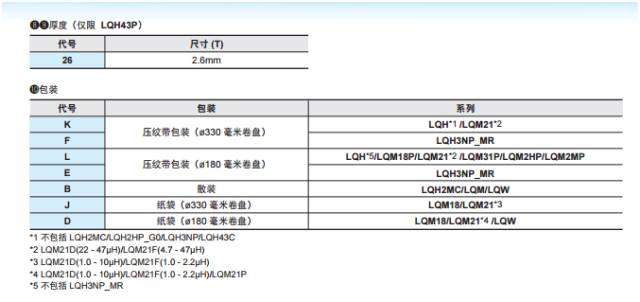

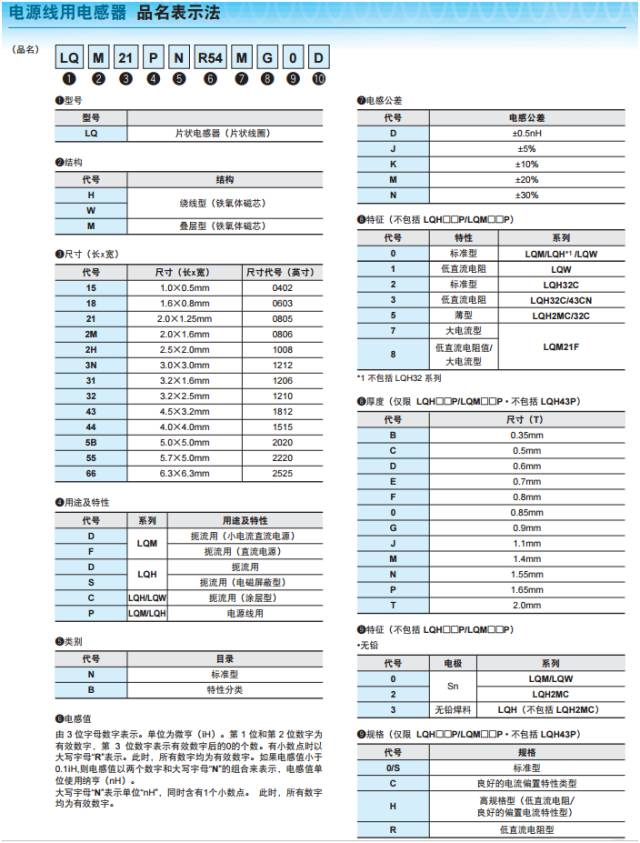

日本村田公司MURATA



*以上命名規則為半導體公司眾多產品線中的一類，尚未完全。如有錯漏，歡迎網友留言討論指出。

不少公司的采購會發現，拿到工程師提供的BOM中的器件去采購物料時，經常供應商還會問得更仔細，否則就不知道供給你哪種物料，嚴重時，采購回來的物料用不了。

為什么會有這種情況呢？問題就在于，很多經驗不夠的工程師，沒有把器件型號寫完整。

完整的器件型號，一般都是包括主體型號、前綴、后綴等組成。一般工程師只關心前綴和主體型號，而會忽略后綴，甚至少數工程師連前綴都會忽略。當然，并不是所有器件一定有前綴和后綴，但是，只要這個器件有前綴和后綴，就不可以忽略。
