日前，韋爾股份發表公告，表示公司將公開發行可轉換公司債券擬募集資金總額不超過 244,000 萬元（含），扣除發行費用后，全部圍繞公司主營業務發展的需要，具有必要性及合理性，具體如下：

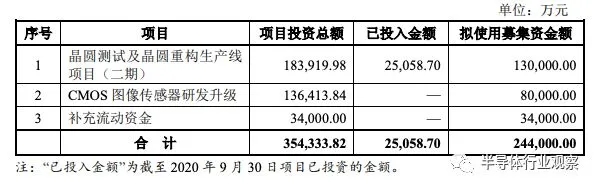

據介紹，晶圓測試及晶圓重構生產線項目由北京豪威下屬子公司豪威半導體實施。項目實施地點為上海市松江出口加工區茸華路，該項目總投資 183,919.98 萬元。截至 2020 年 9 月 30 日，該項目已使用前次募集資金 25,058.70 萬元。本次使用募集資金 130,000.00 萬元。本次募集資金到位后，韋爾股份將通過增資、借款或法律法規允許的其他方式將資金投入豪威半導體。

本項目主要針對高像素圖像顯示芯片的 12 英寸晶圓測試及重構封裝，高像素圖像顯示芯片廣泛應用于智能手機、安防、汽車、多媒體應用等領域。晶圓測試是半導體制程的其中一環，通過相應探針臺與測試機對每張 12 英寸晶圓上的單顆晶粒進行探針測試，在測試機的檢測頭上的探針與每顆晶粒的接觸點相接觸進行電性能與圖像測試。測試后通過良率對照圖與晶圓上的良品與不良品一一對應，以便后續制程在封裝時淘汰掉不良品，降低制造成本。晶圓重構封裝是對經過測試的晶圓進行背部研磨、切割、清洗等工藝，淘汰不良品后將良品重新拼裝成一張全良品晶圓交付給客戶。

他們在公告中表示，晶圓測試及晶圓重構生產線項目（二期）的必要性和合理性：

一方面，可以進一步提升公司在CMOS圖像傳感器芯片領域的競爭優勢；

公告表示，公司旗下的豪威科技長期致力于為微電子影像應用設計和提供基于 CMOS 傳感器芯片的解決方案，是處于市場領先地位的半導體圖像傳感器芯片研發制造企業。在目前的圖像感應芯片供應鏈中，經過探針測試后的晶圓會按照不同的客戶端需求分兩條后道流程進行。其一即進行晶圓級的封裝，經過封裝切割后即為目前豪威半導體測試中的圖像感應芯片；另一條后道流程即為晶圓重構封裝，將測試后的晶圓進行打磨、切割、清洗、分選，將所有良品重新拼裝成一張全良品的晶圓提供給客戶。

目前豪威科技的晶圓測試以及晶圓重構封裝業務采用委外加工，而且是單一供應商，因此存在潛在的問題與風險，包括委外加工成本高、物流成本高、交期長、異常反饋與處理周期長以及供應商不穩定風險等。本項目投產后，豪威科技將自行進行高像素圖像顯示芯片的晶圓測試與晶圓重構封裝，大幅降低加工成本，有效優化成本結構，可以更全面提升產品過程控 制能力，優化對產品質量的管控，縮短交期并及時提供有效的產品服務，提升在整個行業內的競爭能力與市場地位。

另一方面，通過這樣的投入，能夠把握行業發展機遇，提高市場占有率；

20 世紀 90 年代末期，隨著 CMOS 圖像傳感器工藝和設計技術的進步，基于CMOS 工藝研制圖像傳感器芯片的圖像品質不斷提高，市場份額不斷擴大，近年來的市場份額已經超過 90%，取代 CCD 圖像傳感器芯片成為圖像傳感器市場的主流。

行業調研機構 Yole Development 認為 CMOS 圖像傳感器產業將保持高速增長趨勢。智能手機中的攝像頭數量增長將消除智能手機出貨量增長緩慢帶來的影響。雙攝像頭和 3D 攝像頭將對 CMOS 圖像傳感器的出貨量產生重要影響。與此同時，汽車攝像頭市場已經成為 CMOS 圖像傳感器的一個重要增長領域。先進駕駛輔助系統（ADAS）的發展趨勢進一步提高對傳感器供應商的壓力，以提升其傳感器技術能力。圖像分析和性能提升也正在生產、安防、醫療和工業市場中起到重要推動作用。

為快速響應市場，提高市場占有率，豪威科技計劃實施晶圓測試及晶圓重構生產線項目，減少委外加工比例，降低供應鏈風險。通過本項目的順利實施，提升市場反應效率，有利于把握 CMOS 圖像傳感器市場機遇，完善豪威科技的產業鏈，增強盈利能力，加快做大做強，提高市場占有率。

第三，這是一個順應公司戰略發展需要的決定；

豪威科技目前采用集成電路設計領域內通常采用的無晶圓廠（Fabless）運營模式，專注于芯片的設計工作，將芯片的制造、封裝等工序外包給專業制造企業。Fabless 模式有利于專注于芯片設計核心技術和產品創新能力的提升，減少生產性環節所需要的巨大資金和人員投入，降低產品生產成本，使設計企業能輕裝上陣，用較輕的資產實現大量的銷售收入。然而，F(xiàn)abless 模式中芯片設計公司不具備芯片制造能力，芯片的制造和封裝等環節必須委托專業晶圓代工廠和封裝代工廠。晶圓是產品的主要原材料，由于晶圓加工對技術及資金規模的要求極高，合適的晶圓代工廠商選擇范圍有限，導致晶圓代工廠較為集中。在芯片生產旺季， 可能會存在晶圓和封裝代工廠產能飽和，不能保證公司產品及時供應，存在產能不足的風險。晶圓和封裝代工廠若遭受突發自然災害等破壞性事件時，也會影響產品的正常供給和銷售。此外，晶圓和封裝價格的變動對產品的毛利有可能產生一定影響。

與此同時，技術、資金實力尤為雄厚的國際知名芯片廠商多采納 IDM 模式，業務范圍涵蓋芯片設計、晶圓制造、封裝測試等全業務環節。該模式優點是企業可以整合產業鏈資源，產生規模效應。全球圖像傳感器市場前三家供應商中除豪威科技外的另外兩家索尼、三星均采用這種模式。未來隨著芯片設計及封裝測試業務的進一步發展匹配，豪威科技將具備在 Fabless 和 IDM 兩種模式優劣勢之間取得均衡的能力，從而充分保證盈利能力和市場競爭力。通過本項目的實施，引進大量的業界知名進口半導體設備，進一步提升豪威科技在半導體封裝領域的技術能力，提升晶圓測試系統層面的能力以及積累創新與處理問題的能力，順應豪威科技戰略發展的需要。

至于CMOS 圖像傳感器研發升級項目，則是由豪威科技（上海）實施，項目實施地點為 上海市張江高科技園區上科路 88 號，該項目總投資 136,413.84 萬元。本項目主要產品為汽車用圖像傳感器產品和安防用圖像傳感器產品。本次使用募集資金80,000.00 萬元。本次募集資金到位后，韋爾股份將通過增資、借款或法律法規允許的其他方式將資金投入豪威科技（上海）。而獲得的募資主要聚焦在汽車領域圖像傳感器和安防領域圖像傳感器。

公告中同時表示，CMOS 圖像傳感器研發升級項目的必要性和合理性。

一方面，這可以豐富公司產品種類，優化產品結構；

美國豪威自 1995 年成立以來，一直專注于設計、研發 CMOS 圖像傳感器技術，是全球最早進入該領域的集成電路設計企業之一，在世界范圍內建立了廣泛的品牌影響力和市場知名度。公司 CMOS 圖像傳感器種類豐富，應用范圍廣泛，除在智能手機、平板電腦等傳統市場占有較高份額，在汽車、安防圖像傳感器領域也處于行業領先地位，具有很高的市場接受度和發展?jié)摿Α?

通過本項目的建設，充分利用公司現有的技術和市場優勢，順應下游市場發展趨勢，不斷拓展公司產品應用場景，開發出一系列具有高性能、低功耗，極具市場競爭力的產品，豐富公司產品種類，優化產品結構，增強公司產品的整體市場競爭能力。

另一方面，能把握行業發展機遇，鞏固市場地位；

作為機器視覺的核心視覺元件，圖像傳感器一直以來都憑借著廣闊的視覺應用市場擁有可觀且穩定增長的出貨量。圖像傳感器可分為 CCD 和 CMOS，近年來，隨著 CMOS 圖像傳感器在體積、功耗及成本等多方面優于 CCD 的表現，使得 CMOS 圖像傳感器逐漸取代 CCD 而成為市場的主流。目前 CMOS 圖像傳感器從智能手機逐漸朝汽車、安防監控、醫療、VR 以及工業等諸多細分市場覆蓋。

隨著汽車自動駕駛、人臉識別監控等人工智能技術的興起，汽車、安防監控已成為 CMOS 傳感器復合增長率最快的兩大行業領域。根據智研咨詢數據，2018年全球 CMOS 圖像傳感器汽車、安防監控領域市場規模分別達到 8.9 億美元和12.54 億美元，同比增長分別為 19.14%和 30.63%。

為快速響應市場，提高市場占有率，公司計劃實施 CMOS 圖像傳感器研發升級項目。通過本項目的順利實施，有利于公司把握 CMOS 圖像傳感器市場機遇，加快汽車及安防監控領域 CMOS 圖像傳感器產品研發升級，進一步提高公司整體盈利能力，鞏固市場地位。

第三，持續進行產品升級，推動公司可持續發展；

豪威科技一直致力于圖像傳感器集成電路的研發、設計、生產和銷售，堅持自主研發，秉承以需求為導向的研發理念，利用在技術、資質、品牌、銷售渠道、服務等方面的優勢，以智能手機 CMOS 圖像傳感器為發展根基，積極拓展產品在安防、汽車、醫療、可穿戴設備等領域的應用。

隨著汽車和安防視頻監控正進入到人工智能技術應用階段，機器視覺/人工智能對于圖像傳感器的性能要求也在不斷提升。為了能夠讓機器更加快速、精準地理解圖像中的“語義”，需要圖像傳感器能夠盡可能真實地還原所拍攝圖像中的每一處細節，同時，需要考慮到場景環境、光照、氣溫等各種因素的影響，根據不同的應用場景研發適用的產品。

通過 CMOS 圖像傳感器研發升級項目的實施，持續加大研發投入，緊跟時代步伐，對現有產品進行升級和拓展，并前瞻性地開發符合未來潮流的新產品以獲取穩定的市場優勢。通過本項目實施，進一步提升公司在 CMOS 圖像傳感器領域的競爭優勢，有利于公司的可持續發展。

此外，他們還提到，近年來公司業務規模持續提升，營業收入逐年遞增，未來隨著公司現有主營業務的發展，以及募集資金投資項目的建設實施，公司生產和銷售規模會持續擴大，將需要籌集更多資金來滿足流動資金需求。
